Motorola 68000

Motorola 68000

Developed by: Motorola
Launched: 1979
ALU bits: 16
Clock: 2 MHz until 12 MHz
Family: 68k
Instructions: 82
Registers: 32 bits
Bus: 16 bits
Mem. Address: 24 bits
Transistors: 68 000
Technologi: 3 µm
Pin num.: 64 pins
Socket: DIL

Toma su nombre del número de transistores que lo componen.
Fue el primero de una familia de microprocesadores que estaba formada por los micros Motorola 68008, Motorola 68010, Motorola 68020, Motorola 68030, Motorola 68040 y Motorola 68060. Conocida como 68k.
Equipaba los poulares ordenadores Commodore Amiga, Atari ST y los primeros Macintosh.
Y también los Sharp X68000 (vendidos solo en Japón) y las primeras placas base de videojuegos de recreativas de Capcom.

← Ver otros microprocesadores

Otros microprocesadores de la familia del Motorola 68000


Manufacturer: Motorola
Launched: 1982
Bits: 16
Clock: 8 MHz
Transistors: 69 000

El Motorola 68010 corrige varios fallos del 68000 y agrega algunas características, que le permitieron usar memoria virtual paginada.


More ↓

Manufacturer: Motorola
Launched: 1984
Bits: 16
Clock: 12.5 MHz
Transistors: 200 000




More ↓

Manufacturer: Motorola
Launched: 1987
Bits: 16
Clock: 16 MHz
Transistors: 273 000

El 68030 es parecido al 68020 pero incluye una cache en el chip.


More ↓

Manufacturer: Motorola
Launched: 1990
Bits: 16
Clock: 25 MHz
Transistors: 1 200 000

El 68040 es el primer miembro de la familia 68000 con una FPU incluida en el chip.


More ↓

Manufacturer: Motorola
Launched: 1994
Bits: 16
Clock: 50 MHz
Transistors: 2 500 000
Voltage: 3.3 V

El Motorola 68060 fue el último de la familia 68k. Era entre 2 y 3 veces mas potente que su predecesor 68040. Con unidad de coma flotante (FPU) y unidad de gestión de memoria (MMU) integradas.



More ↓

Ordenadores que equipavan el microprocesador Motorola 68000


Manufacturer: Sinclair
Launches: 1984
Manufactured in GB
CPU: Motorola 68008 @ 7.5MHz
Memory: 128 KB ~ 896 KB
Support: ZX Microdrive
Support B: ZX Microdrive
Hard drive: None
Operative System: Sinclair QDOS
Innovations: El primer ordenador personal con multitarea en salir al mercado.

Este ordenador fue el primer intento de Sir Clive Sinclair por crear un ordenador para los negocios.


Manufacturer: Apple
Launches: 1984
Manufactured in US
CPU: Motorola 68000
Memory: 128 KB
Support: Diskette 3½"
Hard drive:
Operative System: Mac OS

El primer Apple Macintosh.


Manufacturer: Apple
Launches: 1984
Manufactured in US
CPU: Motorola 68000 @ 7.8338MHz
Memory: 512 KB
Support: Diskette 3½"
Hard drive:
Operative System:

Es la primera actualización del Macintosh 128K original.
Era idéntico al Macintosh anterior, del que solo se diferenciaba en la cantidad de RAM (memoria de acceso aleatorio) que incorporaba.
Lo que le permitía ejecutar software más complejo que le proporcionaba una mayor capacidad empresarial.

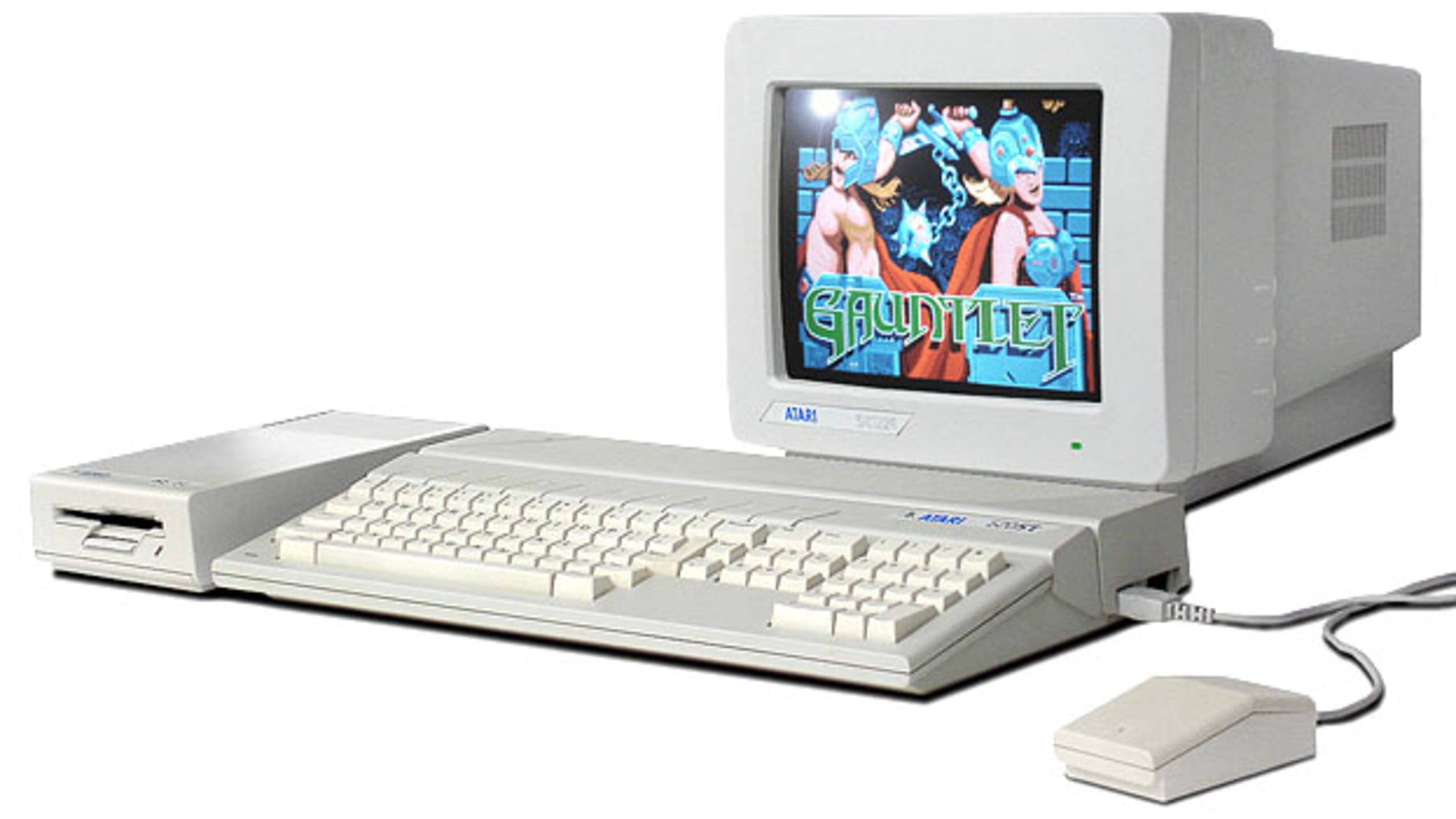

Manufacturer: Atari
Launches: 1985
CPU: Motorola 68000 @ 8MHz
Memory: 512 KB ~ 4 MB
Support:
Hard drive:
Operative System: TOS
Innovations: Fué el primer ordenador en incluir un interfaz gráfico en color (GEM de Digital Research) y su alta resolución en modo monocromo lo hacia ideal para autoedición y CAD.
También incorporava un interfaz MIDI que lo convirtió en un equipo habitual en los estudios de música.
Además ser la primera serie de ordenadores personales que llegaban a albergar un megabyte de RAM de fábrica.

La familia ST (que significa Sixteen/Thirty-two, haciendo referencia al bus externo y interno del procesador Motorola 68000 que incluia) es la sucesora de la familia Atari de 8 bits.
Rivalizando con el cohetanio Commodore Amiga, y el Apple Macintosh, del que suponía una alternativa más barata.

Incluye los modelos 260, 520, 1040 y Mega, que salieron al mercado entre 1985 y 1991.


Manufacturer: Commodore
Launches: 1985
Manufactured in US
CPU: Motorola 68000 @ 7.09MHz
Memory: 256 KB ~ 8 MB
Support: Diskette 3½" DD
Hard drive: None
Operative System: AmigaOS 1.0

El Amiga 1000 fue el primer modelo de computador personal multimedia de Commodore.

Creado por Jay Miner, también creador del Atari 800 años antes, cuando ya trabajaba en su empresa que pidió un crédito a Atari para el desarrollo del nuevo modelo, que no pudo devolver. Entonces Commodore adquirió Amiga Corp. y liquidó el crédito.


Manufacturer: Apple
Launches: 1986
Manufactured in US
CPU: Motorola 68000 @ 8MHz
Memory: 128 KB ~ 4 MB
Support: Diskette 3½"
Hard drive:
Operative System:

El Macintosh Plus es el tercer modelo en la línea Macintosh. Se basaba en la carcasa de los Macintosh 128 K y 512 K con una pantalla de 9 pulgadas (512×342 Pixel, monocromo), pero con más memoria (1 MB, ampliable a 4 MB), un ROM mayor (128 KB en lugar de 64 KB) y una interfaz SCSI, a través de la cual se podían conectar discos duros y de intercambio de datos externos, así como un adaptador ethernet SCSI. La carcasa tenía inicialmente un color beige y más tarde se vendió en gris platino.


Manufacturer: Commodore
Launches: 1987
Manufactured in US
CPU: Motorola 68000 @ 7.09MHz
Memory: 1 MB ~ 9 MB
Support: Diskette 3½" DD
Hard drive: None
Operative System: AmigaOS 1.2

A pesar de estar orientado al segmento alto del mercado, técnicamente era muy similar al Amiga 500.

El modelo Amiga 2500 era una variante con dos disqueteras preinstaladas, vendida en Reino Unido.


Manufacturer: Apple
Launches: 1987
Manufactured in US
CPU: Motorola 68000 @ 7.8MHz
Memory: 1 MB ~ 4 MB
Support: Diskette 3½"
Hard drive:
Operative System: Mac OS


Manufacturer: Commodore
Launches: 1987
CPU: Motorola 68000 @ 7.14MHz
Memory: 512 KB
Support: Diskette 3½" DD
Hard drive: None
Operative System: AmigaOS 1.2

Este Commodore de bajo coste, orientado al mercado doméstico, tuvo un gran éxito en Europa,​ donde dominó el mercado del videojuego para ordenadores, rivalizando con las videoconsolas Sega Megadrive y Super Nintendo.


Manufacturer: Commodore
Launches: 1992
CPU: Motorola 68000 @ 7.14MHz
Memory: 1 MB
Support: Diskette 3½" DD
Hard drive: None
Operative System: AmigaOS 2.05

Fue el último ordenador de la familia Amiga basado en el Motorola 68000 y el conjunto de chips Amiga Enhanced de 1990.

Era más pequeño que el Amiga 500 al no disponer de la parte de teclado numérico. Y añade la opción de un disco duro interno y un puerto PCMCIA.
